Projekt vykurovania: Vytvor si návrh kúrenia sám ako profesionálny projektant

V dnešnej dobe máme k dispozícii množstvo moderných technológií, no práve ich rozmanitosť často spôsobuje, že je ťažké vybrať si tú správnu a správne ju použiť. Nestačí si len prečítať návod – úspešný návrh vykurovacieho systému si vyžaduje prehľad o potrebnom príslušenstve, správnych postupoch a technických detailoch.

Internet ponúka nespočetné množstvo informácií – od návodov cez videá až po odborné fóra, no aj tak zostáva otázka: ako všetky tieto poznatky aplikovať na váš konkrétny projekt?

Práve tu prichádzajú na pomoc inteligentné online nástroje. Náš konfigurátor vykurovacieho systému s fóliovým vykurovaním vám umožní jednoducho a intuitívne navrhnúť váš projekt – od prvého ťahu až po kompletný výpočet materiálu.

Nakreslite si svoj projekt vykurovania priamo v konfigurátore, akoby ste boli profesionálny projektant – o všetky výpočty, kompatibilitu aj odporúčania sa postará samotný systém.

Na našej stránke www.trivolt.sk nájdete už na úvodnej strane sekciu „Spravte si vykurovanie svojpomocne“, kde kliknite na tlačidlo „Projekt“. Dostanete sa tak na náš webový kresliaci nástroj, pomocou ktorého si jednoducho vytvoríte projekt vykurovania pre vašu nehnuteľnosť.

Ako začať

V prvom rade je potrebné rozhodnúť sa, či plánujete projekt vykurovania pod poter, alebo pod plávajúcu podlahu.

Prečo je to dôležité už na začiatku?

Ak inštalujete vykurovanie pod poter, môžete všade použiť vykurovacie fólie. Ak však plánujete inštaláciu pod plávajúcu podlahu, môže sa stať – a často sa to aj stáva –, že v niektorých miestnostiach (napríklad chodba, WC, kúpeľňa) bude namiesto podlahy dlažba. Tam vykurovacia fólia nemôže byť použitá, preto je potrebné navrhnúť vykurovaciu rohož.

Prečo je to tak, sa dočítate v samostatnom článku, kde podrobne vysvetľujeme rozdiely medzi vykurovacími fóliami a rohožami, ich použitie, výhody, obmedzenia a to, ktorý typ elektrického podlahového vykurovania je pre váš dom najvhodnejší.

Kreslenie pôdorysu

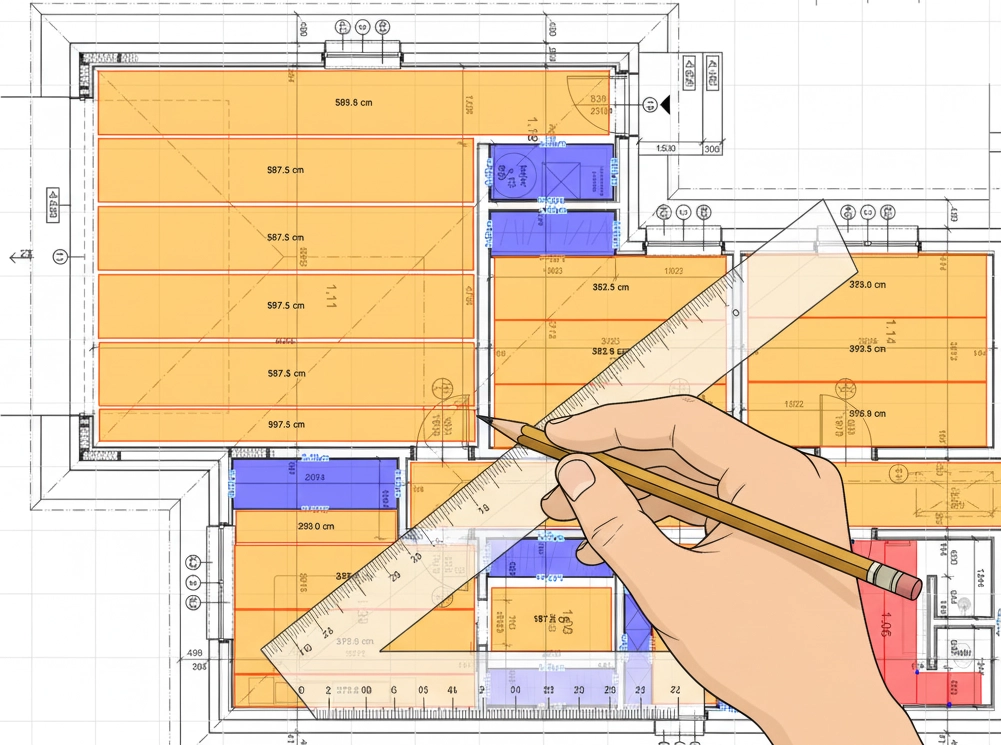

Ak už viete, akým spôsobom budete vykurovanie inštalovať, môžete sa pustiť do kreslenia. Na začiatok je potrebné na projekt vykurovania nakresliť pôdorys.
Môžete si pomôcť vložením obrázka alebo PDF priamo do projektu a jednoducho obkresliť kontúry jednotlivých miestností.
Ak obrázok nemáte, miestnosti si nakreslite podľa ich rozmerov, ktoré si vopred zmerajte.

Vloženie obrázka

Obrázok do projektu vložíte jednoducho – kliknite na tlačidlo „Vložiť pôdorys“ na ľavej lište a nahrajte svoj obrázok.
Ak ide o viacstranové PDF, nahrá sa len prvá strana, preto si súbor pred použitím upravte tak, aby bol váš pôdorys na prvej strane.

Nastavenie mierky obrázka

Aby sa materiál správne spočítal, je potrebné nastaviť správnu mierku obrázka.
V pôdoryse si nájdite čo najdlhšiu kótu (presný rozmer) a porovnajte ju s mriežkou programu, ktorá má raster po 1 metre.
Obrázok môžete zväčšovať alebo zmenšovať pomocou tlačidla „Úprava pôdorysu“, ktoré umožní:

• presúvať obrázok myšou,meniť mierku klávesmi W a S,otáčať obrázok klávesmi A a D.
• Pre rýchlejšie úpravy môžete kombinovať tieto klávesy s Shift.

Kreslenie jednotlivých miestností

Ak máte obrázok v pozadí už v mierke (alebo obrázok nepoužívate), môžete začať kresliť jednotlivé zóny pre váš projekt vykurovania.
Je veľmi dôležité, aby boli všetky zóny nakreslené – práve podľa nich program vypočíta potrebné množstvo materiálu.

Prepnutím tlačidla „Kresliť miestnosť“ sa dostanete do režimu kreslenia.
Kliknutím ľavého tlačidla myši začnete kresliť obrys miestnosti. Ďalším kliknutím zalomíte čiaru a dvojklikom ukončíte miestnosť.
Postup opakujte pre všetky miestnosti.

Ak máte viac miestností v jednej zóne (napr. chodba + WC + technická miestnosť), nakreslite ich ako jednu zónu, aby program nenarátal viac termostatov.

Čo ak sa pomýlim?

Ak sa pri kreslení pomýlite, dvojklikom ukončite zónu a pomocou tlačidla „Vymazať miestnosť“ sa vrátite späť o jednu miestnosť.

Označenie miesta s nábytkom

Táto funkcia nie je povinná, ale môže vám pomôcť vyznačiť miesta, kde vykurovací element nechcete mať – napríklad pod vstavanou skriňou alebo kuchynskou linkou.

Kliknite na tlačidlo „Kresliť nábytok“ a nakreslite obdĺžniky, ktoré budú vyjadrovať tieto miesta.
Obdĺžnik nakreslíte tak, že kliknete na miesto, kde začína, podržíte tlačidlo myši a potiahnete kurzor. Uvoľnením tlačidla kreslenie ukončíte.
Ak sa pomýlite, môžete ho vymazať rovnakým spôsobom ako miestnosť.

Vkladanie vykurovacích prvkov a nastavenie výkonu

Po nakreslení všetkých zón môžete začať vkladať vykurovacie elementy.
Nezabudnite najskôr vypnúť režim kreslenia zón kliknutím na „Kresliť miestnosť“, aby nebolo aktívne.

Vkladanie vykurovacej fólie

V ľavom paneli si vyberte jeden z troch typov vykurovacej fólie – 100, 50 alebo 30 cm šírku.
Vľavo hore sa zobrazí fólia s dĺžkou 2 m. Presuňte ju myšou na požadované miesto.
Fóliu môžete:

• otáčať klávesom R,

• meniť dĺžku klávesmi W a S (po 12,5 cm, ako v reálnej dĺžke fólie),

• kopírovať pomocou CTRL+C a CTRL+V.


Takto vložte fólie všade, kde ich potrebujete.

Vymazanie fólie

Označte fóliu myšou a stlačte DELETE.

Vkladanie vykurovacej rohože

Vykurovaciu rohož použite tam, kde bude dlažba.
Zapnite prepínač „Kresliť rohož“, kliknite na miesto začiatku a ťahom myši určte tvar.
Rohož zalomíte ďalším kliknutím, pričom klávesmi L a P určíte stranu zalomenia.
Dvojklikom kreslenie ukončíte.

Vymazanie rohože

Vypnite tlačidlo „Kresliť rohož“, označte rohož kliknutím na modrý bod a stlačte DELETE.

Výkon fólie

V dolnej časti panela nástrojov nájdete prepínač pre výber výkonu fólie (dôležité pre návrh vykurovania):

• 80 W/m² – pre novostavby, byty a priestory so zateplenou podlahou, (nízke tepelné straty)
• 140 W/m² – pre staršie objekty bez zateplenej podlahy. (nutný vyšší výkon)

Typ inštalácie

Typ inštalácie je veľmi dôležitý údaj pre konfigurátor.
Pre inštaláciu pod poter budete potrebovať iné materiály a príslušenstvo, preto dbajte na správny výber.

Pomocné funkcie

V hornej časti panela nástrojov nájdete pomocné funkcie – jednoduchý návod s klávesovými skratkami a okno, ktoré priebežne zobrazuje skratky pre aktuálne aktívnu funkciu.

Vygenerovanie zoznamu materiálu

Ak máte svoj projekt nakreslený, môžete si ho jednoducho poslať na e-mail pomocou tlačidla „Chcem ponuku a projekt“.
Vyplňte základné údaje vo formulári a kliknite na „Odoslať“.

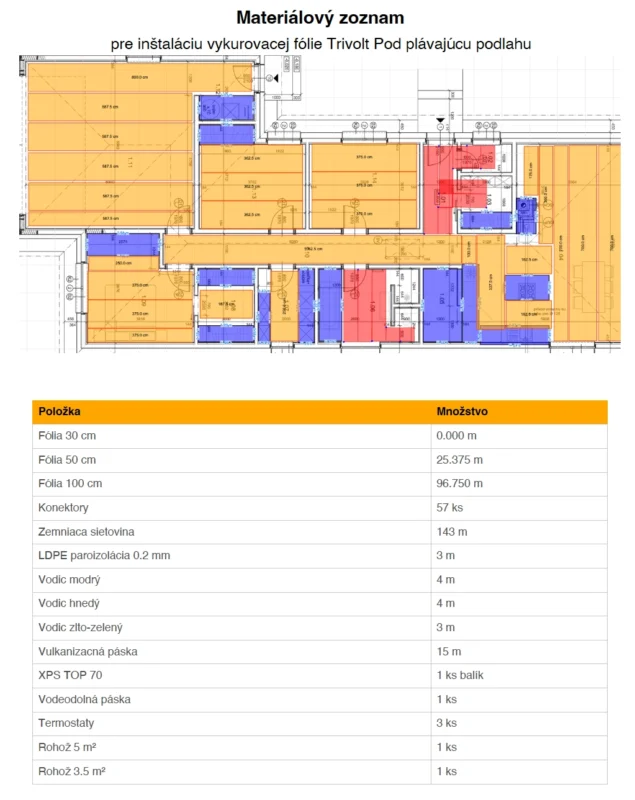

Po krátkej chvíli vám do e-mailovej schránky dorazí PDF súbor – Projekt vykurovania, v ktorom nájdete nakreslený projekt a zoznam potrebného materiálu na jeho realizáciu.

Všetok materiál si môžete pohodlne objednať v našom e-shope na stránke www.trivolt.sk.

Na záver

Okrem tohto podrobného návodu si môžete pozrieť aj inštruktážne video, ktoré nájdete na našom YouTube kanáli.

Ak však potrebujete, aby vám s návrhom pomohol odborník, naši odborní poradcovia vám radi vypracujú projekt aj cenovú ponuku do 24 hodín.
Stačí nám napísať na adresu info@trivolt.sk a do prílohy priložiť váš projekt. Ako si môžete zrealizovať vykurovanie sami sa dozviete aj v článku, ktorý vysvetľuje celý postup svojpomocnej inštalácie podlahového infra kúrenia pomocou jednoduchej montážnej sady TRIVOLT – od obsahu balenia až po rýchlu a bezbúraciu inštaláciu pod podlahu.
