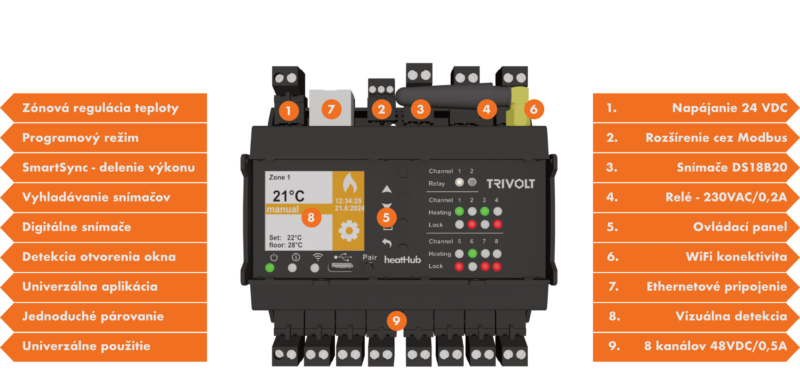

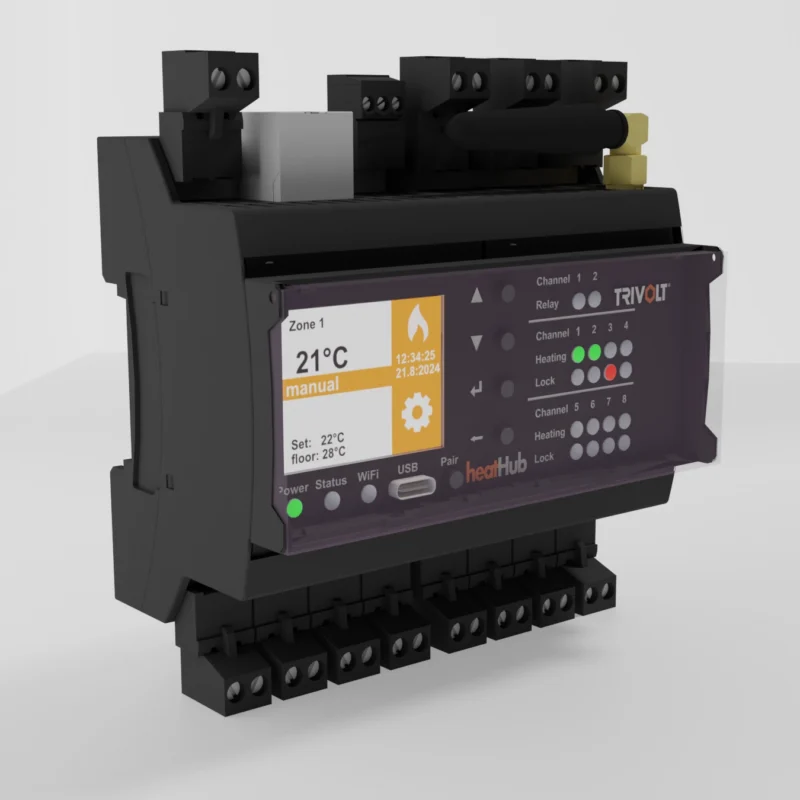

8 – Kanálový termostat heatHub

HeatHub je smart termostat s farebným displejom s LAN a WiFi pripojením a pokročilými funkciami pre pohodlné ovládanie vykurovacieho systému. Keďže je umiestnený v rozvádzači, nenarúša dizajn interiéru a zároveň sa ním zjednoduší inštalácia. HeatHub je vhodným riešením aj pre chaty alebo apartmánové domy, kde nechcete, aby zákazník mal prístup k regulácii kúrenia a zbytočne navyšoval náklady.

• určený do rozvádzača na DIN lištu
• pripojenie Ethernet / WiFi
• 8 kanálov 48 VDC / 0,5 A
• SmartSync – možnosť PWM a delenia výkonu podľa kanálov
• Snímače 1 wire – zbernicový systém, šetrí kabeláž v dome
• Farebný displej 160×128 px a tlačítka pre možnosť ručného ovládania pri výpadku internetovej siete
• Univerzálna aplikácia Tuya, ovládanie mobilom

1 wire zbernica

1 wire je zbernica navrhnutá firmou Dallas Semiconductor pre komunikáciu zariadení s nízkou dátovou rýchlosťou no dlhým dosahom. Na 1 wire zbernicu pripájame snímače teploty vzduchu a snímače teploty podlahy. V podstate potrebujeme natiahnuť 1 FTP kábel od rozvádzača cez všetky miestnosti. 1 wire senzor premieňa analógovú hodnotu teploty na digitálnu s presnosťou na 0,5 °C, takže regulácia je omnoho precíznejšia ako pri odporových NTC senzoroch.

Smart SYNC

Funkcia SmartSync je riadené rozdeľovanie maximálneho výkonu. SmartSync umožňuje podeliť maximálny výkon vykurovacieho systému pri nedostatočom výkone elektrickej prípojky. Pomocou SmartSync vieme rozdeliť čas vykurovania na 3 časové zóny, tým zabezpečíme, že v jednom momente nebude energetická záťaž vyššia ako dovoľuje kapacita elektrickej prípojky.

PWM Regulácia

PWM regulácia sa dá nastaviť pomocou funkcie SmartSync. Pri PWM regulácii sa výstup permanentne zapína a vypína s definovaným intervalom – napríklad 2 min vykuruje, 1 min nevykuruje. Časové intervaly ako aj jednotlivé kanály je možné nastavovať vo web rozhraní. Funkciu SmartSync je možné použiť aj pri dostatočnej prúdovej dimenzii ako spínanie pulzne šírkovou moduláciou PWM. Takéto riadenie napomáha k presnejšej regulácii. Treba však vždy použiť polovodičové relé SSR ako koncový stupeň kanála.

Termostatické HLAVICE

Na riadenie podlahového vykurovania sa používajú termostatické hlavice s termoelektrickým pohonom. Termostatické hlavice je možné pripojiť priamo na HeatHub bez nutnosti použitia pomocného relé. Termoelektrický pohon napríklad Salus T30NC 230V / 24V slúži na otváranie a zatváranie prietoku vody do jednotlivých zón teplovodného podlahového kúrenia, vďaka čomu je možné zabezpečiť zónovú reguláciu.

HeatHub má v sebe implementovanú aj funkciu na spínanie obehového čerpadla, a takisto relé ktoré signalizuje požiadvku na teplú vodu do podlahového vykurovania, to znamená že vyšle pokyn Tepelnému Čerpadlu alebo Kotlu že má kúriť. V tomto prípade postačujú snímače teploty vzduchu, nie sú potrebné čidlá na podlahu.
