Svojpomocná sada 30cm / dĺžka 1m

Svojpomocná sada vykurovacej fólie (šírka 0.3m, dĺžka 1m, výkon 20W)

Svojpomocná sada vykurovacej fólie TRIVOLT ONE je pripravená podľa zvolenej šírky a dĺžky. Na fólii sú vopred nalisované konektory, pripojené elektrické vodiče a prípojné miesta zaizolované samovulkanizačnou páskou. Na prípravu vykurovacieho pásu preto nepotrebujete špeciálne lisovacie náradie.

Po doručení pripravenú vykurovaciu fóliu uložíte podľa montážneho návodu pod plávajúcu podlahu. Elektrické zapojenie, kontrolné meranie a uvedenie systému do prevádzky musí vykonať kvalifikovaný elektrikár.

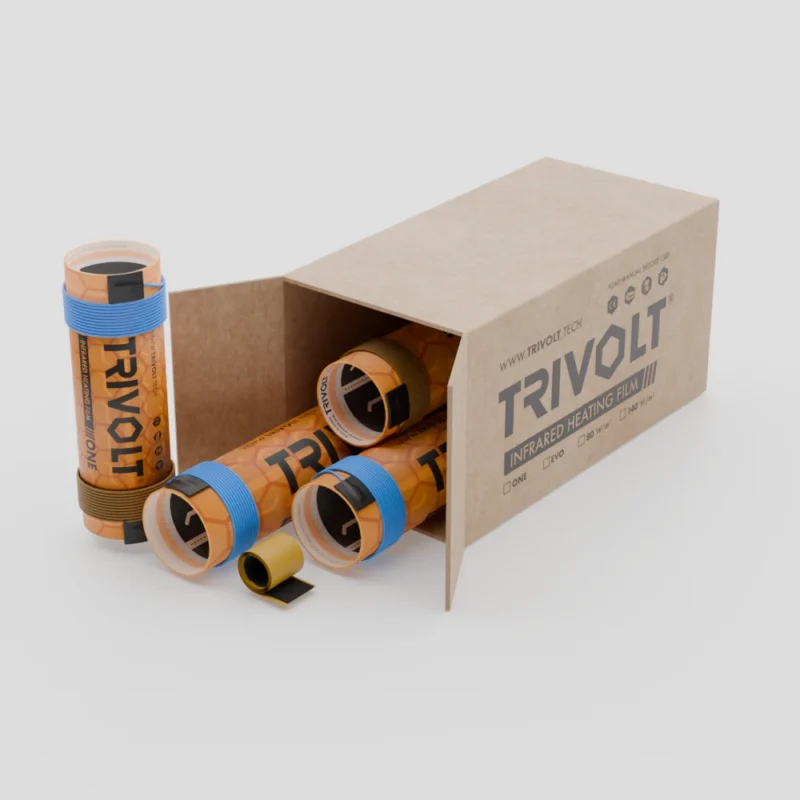

Čo sada obsahuje?

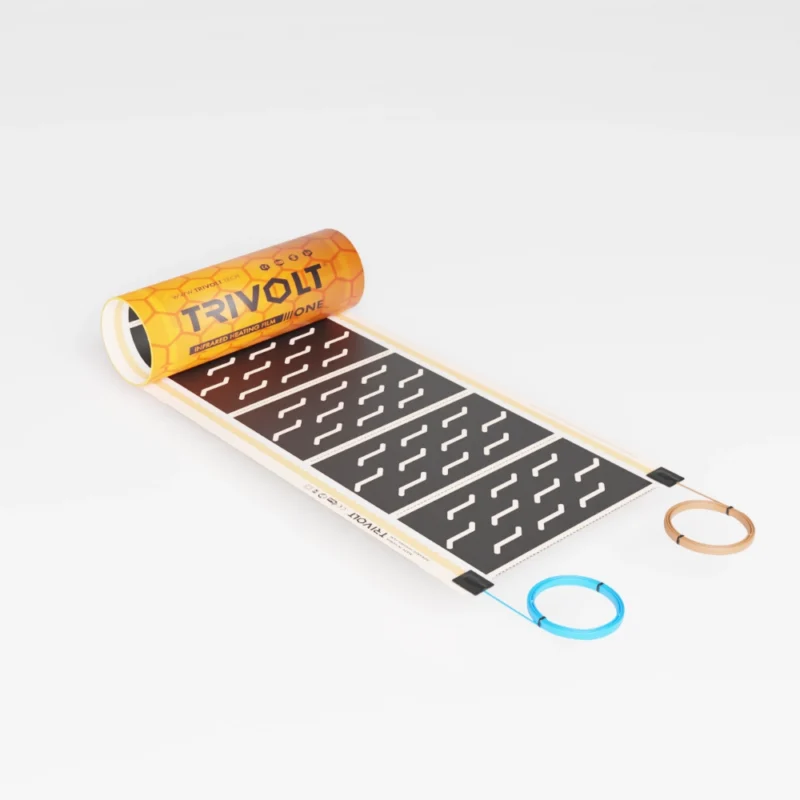

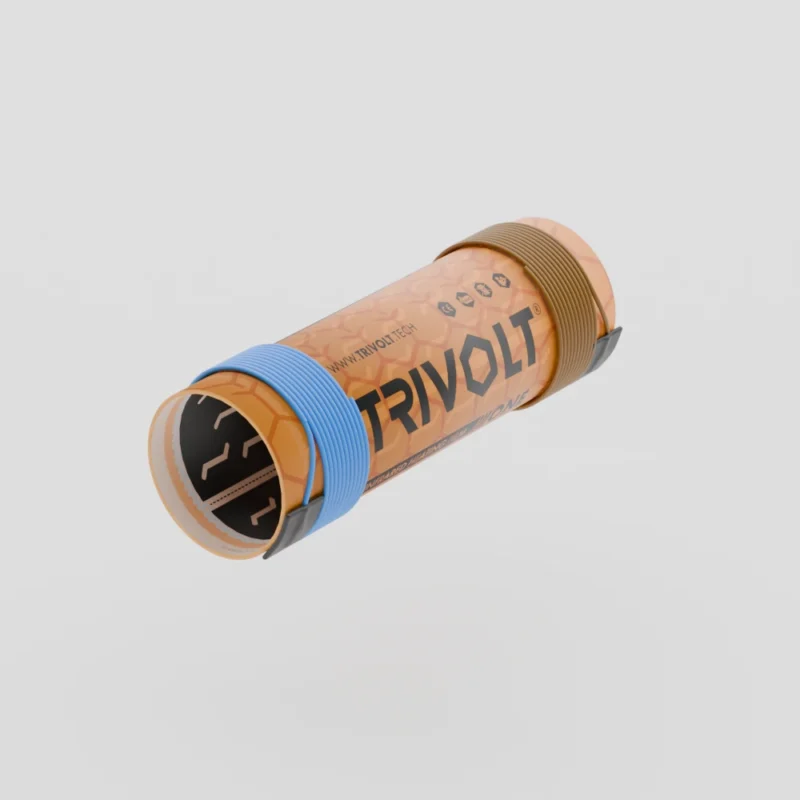

• vykurovaciu fóliu TRIVOLT ONE s rozmerom 30 cm × 1 m,
• nalisované konektory,
• dva pripojovacie vodiče, každý s dĺžkou 6 m,
• zaizolované prípojné miesta a konce vykurovacej fólie,
• náhradnú samovulkanizačnú pásku na zaizolovanie fólie v prípade jej skrátenia.

Vykurovaciu fóliu možno skrátiť iba na miestach označených výrobcom. Nový koniec fólie je potrebné dôkladne zaizolovať priloženou samovulkanizačnou páskou. Skrátením fólie sa zmenší vykurovaná plocha aj celkový výkon pásu.

Čo nie je súčasťou sady?

XPS podložku, parozábranu, uzemňovaciu sieťku, termostat a ostatné montážne prvky je potrebné dokúpiť samostatne v príslušenstve.

Dôležité pred objednaním

Vykurovaciu fóliu pripravujeme podľa zvolených parametrov. Pred odoslaním na ňu nalisujeme konektory, pripojíme elektrické vodiče a prípojné miesta zaizolujeme. Nakonfigurovanú sadu skontrolujeme a v prípade nejasností vás pred výrobou kontaktujeme.

Keďže ide o výrobok upravený podľa zvolených parametrov zákazníka, hotovú sadu po jej výrobe nie je možné vrátiť. Pred objednaním si preto skontrolujte požadovanú šírku a dĺžku fólie.

Schéma rozloženia svojpomocnej sady vykurovacej fólie

Schéma znázorňuje odporúčané rozloženie vykurovacích pásov, potrebné odstupy od trvalo umiestneného nábytku a pripojenie fólie k termostatu.

1. Sada vykurovacej fólie TRIVOLT
2. Trvalo umiestnený neprenosný nábytok
3. Odstup min. 5 cm
4. Odstup 0,5 – 1 cm
5. Maximálna dĺžka pása vykurovacej fólie
6. Napájací kábel fáza [L]
7. Napájací kábel nula [N]
8. Snímač teploty podlahy
9. Termostat
10. Inštalačná krabica s wago svorkami

Inštalácia svojpomocnej sady vykurovacej fólie pod plávajúcou podlahou

Vykurovacia fólia Trivolt uložená priamo pod podlahou či už plávajúcou, drevenou alebo vynilovou, tvorí jednoduchý systém ktorý si viete nainštalovať prakticky kdekoľvek bez zvýšenia podlahy. Nábeh podlahového vykurovania na prevádzkovú teplotu je do pár minút a prakticky všetka energia ide v podobe infračervených vĺn priamo do priestoru. Tento typ inštalácie podlahovej vykurovacej fólie má výhodu v jednoduchosti a rýchlosti.

1. Podlaha (plávajúca podlaha,vynil,SPC)
2. Paroizolačná fólia LDPE 0,2 mm
3. Uzemňovacia sieťovina
4. Paroizolačná fólia LDPE 0,2 mm
5. Vykurovacia fólia TRIVOLT ONE
6. Podlahová izolácia XPS 700
7. Paroizolačná fólia LDPE 0,2 mm
8. Podklad betón

Výhody vykurovacej podlahovej fólie TRIVOLT:

• rýchla montáž
• bezúdržbovosť kúrenia, vykurovanie na desiatky rokov
• vysoký tepelný komfort, presná regulácia
• nulové emisie CO2
• možnosť pokládky aj na existujúci pevný a rovný podklad (pri rekonštrukciách)

Odpovede na vaše otázky:

• Je inštalácia zložitá? Nie, inštalácia je navrhnutá tak, aby bola čo najjednoduchšia. Môžete ju zvládnuť sami alebo s minimálnou odbornou pomocou.
• Je fólia vhodná pre všetky typy podláh? Áno, je ideálna pre plávajúce podlahy, drevené aj vinylové podlahy, pri dodržaní minimálnej hrúbky podľa návodu.
• Ako rýchlo začne vykurovacia fólia fungovať? Nábeh na prevádzkovú teplotu je iba otázkou minút, takže si teplo užijete takmer okamžite.

Návod na montáž nájdete zdarma tu:

Videonávod: Ako správne nainštalovať svojpomocnú sadu
